時代TIME5150里氏硬度計
產品名稱： TIME5150里氏硬度計
上架時間：2023 品牌名稱：時代
全國電話： 400-860-1787
產品優勢：
• 全國博士后流動站
• 國內外市場占有率高
• 通過ISO-9000標準認證
• 國內先進的儀器制造企業
1
新品簡介
TIME515X 系列硬度計是時代公司最新研發的一體化里氏硬度計系列產品，包含： TIME5150 里氏硬度計和 TIME5150P 電力專用型硬度計。

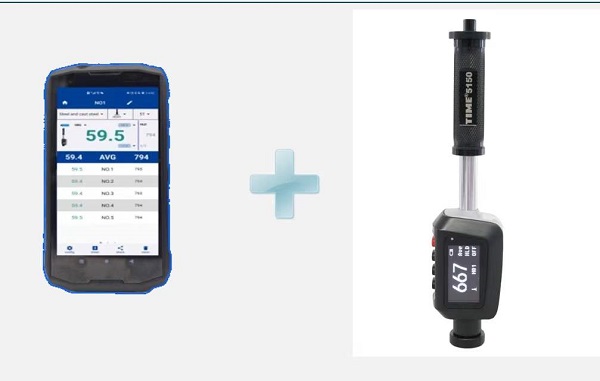

產品均采用 D 型沖擊裝置。全新造型設計，具有良好的便攜性及一定的單手操作性；采用大尺寸高對比度點陣 OLED 顯示屏，全新界面設計，配合靈活的按鍵操作，使信息顯示清晰、便捷；產品具有藍牙功能，測量數據既可通過微型藍牙打印機實時打印輸出，也可傳輸?shù)绞謾C(jī)端的專用檢測 APP 軟件（研發中，暫不提供），進行保存及后續處理。
TIME5150 里氏硬度計為標準版本，包含所有常用材料的硬度轉換表，還可測試強度、切換到國外硬度轉換表，測試范圍非常廣泛。
TIME5150P 電力專用型硬度計在標準版的基礎上，新增 9 種電力行業常用高合金鋼材料的硬度檢測，符合電力行業標準： DL/T 1845-2018 電力設備高合金鋼里氏硬度試驗方法，具有很強的專業適用性。
本系列產品具有自定義材料功能，用戶可很方便地通過對比試驗，生成自己專屬的硬度轉換表，解決使用預裝轉換表時“測值不準，誤差偏大”的傳統問題。
2
工作原理
用規定質量的沖擊體在彈力作用下
,
以一定速度沖擊試樣表面
,
用沖擊體在距試樣表面
1mm
處的回彈速度與沖擊速度的比值計算里氏硬度值。計算公式如下：
式中：
HL——
里氏硬度值；
VB——
沖擊體回彈速度；
VA—— 沖擊體沖擊速度。
沖擊裝置輸出信號示意圖如下：
3
產品特點
»
產品體型小巧，具有良好的便攜性。
»
采用
128
×
64
圖形點陣
OLED
顯示屏，顯示效果好，信息豐富。
»
具有自定義材料功能，用戶可通過對比試驗生成專屬硬度轉換表。
»
具有自動識別常用沖擊方向功能。
»
可存儲
100
個測量平均值。
»
可預先設置硬度值上、下限，有超差提示，方便用戶批量檢測。
»
可切換至國外硬度轉換表，作為硬度轉換參考。
»
具有示值軟件校準功能。
»
可無線連接藍牙打印機，打印輸出測量數據。
»
可通過藍牙與智能手機端的專用測量
APP
連接，實現更強大的功能（預留）。
»
具有自動關機功能，且自動關機時長可調，或關閉該功能。
»
內置可充電鋰電池，采用
Type-C
插口充電，電池?zé)o記憶效應，充電方便，壽命長。
»
TIME5150P
電力專用型硬度計，符合電力行業標準，可用于
9
種常用高合金鋼設備的硬度檢測。
4
適用范圍
|
代 號
|
材
料
|
硬度制
|
適用范圍
|
|
M01 |
鋼和鑄鋼
(Steel and Cast Steel) |
HV |
83
～
976 |
|
HB |
127
～
651 |
||
|
HRC |
17.9
～
68.5 |
||
|
HRB |
59.6
～
99.6 |
||
|
HS |
32.2
～
99.5 |
||
|
HRA |
59.1
～
85.8 |
||
|
M02 |
合金工具鋼
(Cold Work Tool Steel) |
HV |
80
～
898 |
|
HRC |
20.4
～
67.1 |
||
|
M03 |
不銹鋼
(Stainless Steel) |
HV |
85
～
802 |
|
HB |
85
～
655 |
||
|
HRB |
46.5
～
101.7 |
||
|
M04 |
灰鑄鐵
(Grey Cast Iron) |
HB |
93
～
334 |
|
M05 |
球墨鑄鐵
(Nodular Cast Iron) |
HB |
131
～
387 |
|
M06 |
鑄鋁合金
(Cast Aluminum Alloys) |
HB |
19
～
164 |
|
HRB |
23.8
～
84.6 |
||
|
M07 |
銅鋅合金
(Copper-Zinc Alloys) |
HB |
40
～
173 |
|
HRB |
13.5
～
95.3 |
||
|
M08 |
銅錫合金
(Copper-Aluminum Alloys) |
HB |
60
～
290 |
|
M09 |
純銅
(Wrought Copper) |
HB |
45
～
315 |
|
M10 |
鍛鋼
(Wrought Steel)
|
HB |
143
～
650 |
|
代 號
|
材
料
|
里氏硬度
HLD |
強度
σ
b
(MPa) |
|
S01 |
低碳鋼（
Mild Steel
）
|
350
～
522 |
374
～
780 |
|
S02 |
高碳鋼（
High Carbon
）
|
500
～
710 |
737
～
1670 |
|
S03 |
鉻鋼（
Cr
）
|
500
～
730 |
707
～
1829 |
|
S04 |
鉻釩鋼（
Cr-V
）
|
500
～
750 |
704
～
1980 |
|
S05 |
鉻鎳鋼（
Cr-Ni
）
|
500
～
750 |
763
～
2007 |
|
S06 |
鉻鉬鋼（
Cr-Mo
）
|
500
～
738 |
721
～
1875 |
|
S07 |
鉻鎳鉬鋼（
Cr-Ni-Mo
）
|
540
～
738 |
844
～
1933 |
|
S08 |
鉻錳硅鋼（
Cr-Mn-Si
）
|
500
～
750 |
755
～
1993 |
|
S09 |
超高強度鋼（
SS.Steel
）
|
630
～
800 |
1180
～
2652 |
|
S10 |
不銹鋼（
ST.Steel
）
|
500
～
710 |
703
～
1676 |
TIME5150P
專享硬度表：
|
代 號
|
電力高合金鋼材料
|
硬度制
|
適用范圍
|
|
D01 |
10Cr9Mo1VNbN(T/P91)(
母材 焊縫
) |
HB |
140
～
284 |
|
D02 |
10Cr9MoW2VNbBN(T/P92)(
母材
) |
HB |
139
～
273 |
|
D03 |
10Cr9MoW2VNbBN(T/P92)(
焊縫
) |
HB |
157
～
322 |
|
D04 |
GH4145 |
HB |
293
～
378 |
|
D05 |
22Cr12NiWMoV
（
C422
）
|
HB |
247
～
369 |
|
D06 |
20Cr13 |
HB |
190
～
303 |
|
D07 |
05Cr17Ni4Cu4Nb |
HB |
273
～
328 |
|
D08 |
14Cr12Ni13Mo2VN |
HB |
290
～
398 |
|
D09 |
22Cr12NiWMoV |
HB |
256
～
320 |
5
技術參數
»
沖擊裝置：
D
型；
»
沖擊裝置特性和測量要求見表
1
，球頭壓痕尺寸見表
2
；
表
1
|
特性
|
參數
|
|
沖擊能量
|
11mJ |
|
沖擊體質量
|
5.5g |
|
球頭硬度
|
≥
1600HV |
|
球頭直徑
|
3mm |
|
球頭材料
|
碳化鎢
|
|
試件最大硬度
|
1600±
100HV2 |
|
試件表面粗糙度
Ra |
≤
1.6
μ
m |
|
試件最小重量：
|
|
|
可直接測量
|
>5kg |
|
需穩定支承
|
2
～
5kg |
|
需密實耦合
|
0.05
～
2kg |
|
試件最小厚度：
|
|
|
可直接測量
|
＞
5mm |
|
需密實耦合
|
≤5mm |
|
硬化層最小深度
|
0.8mm |
表
2
|
硬度
|
特性
|
參數
|
|
300HV |
壓痕直徑
|
0.54mm |
|
壓痕深度
|
24
μ
m |
|
|
600HV |
壓痕直徑
|
0.54mm |
|
壓痕深度
|
17
μ
m |
|
|
800HV |
壓痕直徑
|
0.35mm |
|
壓痕深度
|
10
μ
m |
»
示值誤差和示值重復性，見表
3
。
»
測量范圍：
170
～
960 HLD
»
測量方向：
360
°
表
3
|
標準里氏硬度塊硬度值
|
示值誤差
|
示值重復性
|
|
790
±
40HLD |
±
4 HLD |
4 HLD |
|
530
±
40HLD |
±
4 HLD |
4 HLD |
»
硬度制：
HL
、
HV
、
HB
、
HRC
、
HRB
、
HS
、
HRA
。
»
強度：
σ
b
。
»
顯示：
OLED
顯示屏，
128
×
64
圖形點陣。
»
數據存儲：
100
個測量平均值。
»
自定義材料數量：最多
5
種。
»
電力行業高合金鋼材料數量（限
TIME5150P
）：
9
種。
»
無線通訊接口標準：藍牙
4.2
。
»
數據輸出：便攜式藍牙打印機。
»
充電電源：
5V/1A
。
»
充電時間：約
3
小時。
»
尺寸：
177mm×38mm×29mm
»
重量：約
120g
6 品種規格
6.1
基本配置：
»
主機
1
臺；
»
小支承環
1
只；
»
尼龍刷（
I
）
1
只；
»
里氏標準塊（高值）
1
塊；
»
充電器
1
套；
»
掛繩
1
根。
6.2
選擇配置：
»
各種異型支承環。
